GU-H63压力管路过滤器

压力管路过滤器GU-H63产品介绍：压力管路过滤器GU-H63安装于液压系统压力管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。可根据需要装配压差发讯器。滤芯过滤材料分别采用非织

基础参数
产品介绍
性能特点
技术参数
应用领域

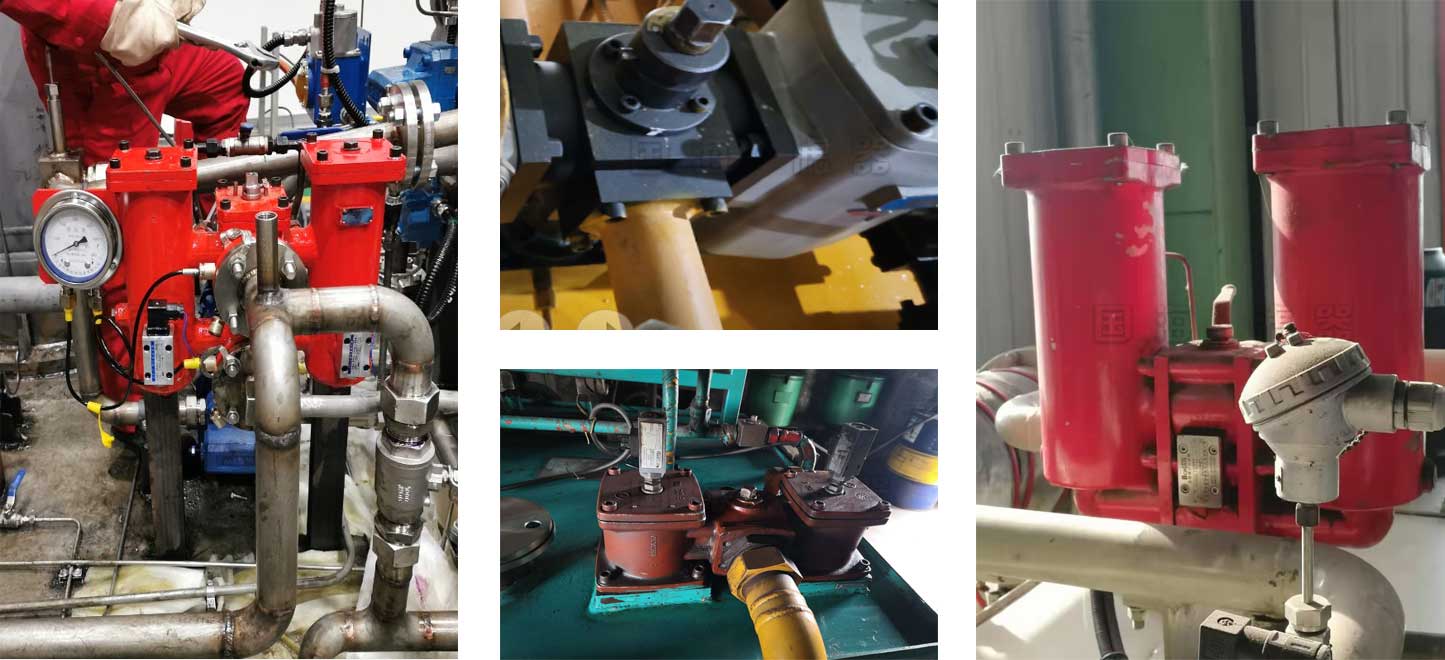

客户案例

基础参数

型号：	GU-H63	过滤介质：	液压油、水乙二醇
材质：	碳钢，不锈钢	工作压力：	32Mpa
工作温度：	-30℃～+110℃	形式/结构：	筒式
过滤精度：	从1、3、6、12、25……μm 过滤比：X≧100	使用范围：	液压系统

产品介绍

GU-H63压力管路过滤器安装于液压系统压力管路中，用于清除或阻止液压油中侵入或生成的污染物及油液本身化学变化所产生的胶质，沥清质，炭渣质等，从而防止阀芯卡死、节流小孔、缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。我公司生产的该过滤器滤芯过滤材料分别采用非织布、无机纤维、棉木浆滤纸、不锈钢烧结毡、不锈钢编织网，上、下壳体均采用钢棒加工成型，外形美观，性能可靠。

性能特点

1.当管路过滤器中的滤芯被污染物逐渐堵塞时，目测发讯器观察窗内的红色信号环慢慢上升，当红色信号环上升到最高位置时（观察窗内完全红色），指示滤芯已被污染物堵塞到需清洗或更换的程度了。清洗或更换滤芯后，按复位按钮，使红色信号环下滑。
2.当液压油滤芯被污染物堵塞到出油口的真空度为-0.018Mpa时，发讯器内的微动开关，发出开关信号，指示应清洗或更换滤芯，如此时又不能马上停机或无人来更换滤芯，设在油过滤器的旁通阀会自动开启。
3.但滤芯被污染物堵塞到出油口压力（真空度-0.02Mpa）时，旁通阀会自动开启，以避免油泵出现吸空等故障。
GU-H63压力管路过滤器

技术参数

型号	公称流量	过滤精度	公称压力	滤芯型号	链接方式
GU-Hl0x*p	10	3 5 10 20 30 40	32	GX-10x*	管式
GU-H25x*p	25			GX-25x*
GU-H40x*p	40			GX-40x*
GU-H63x*P	63			GX-63x*
GU-H100x*P	100			GX-100x*
GU-H160x*P	160			GX-160x*
GU-H250x*p	250			GX-250x*	法兰
GU-H400x*p	400			GX-400x*
GU-H630x*P	630			GX-630x*

问：液压油过滤器的分类有哪些？

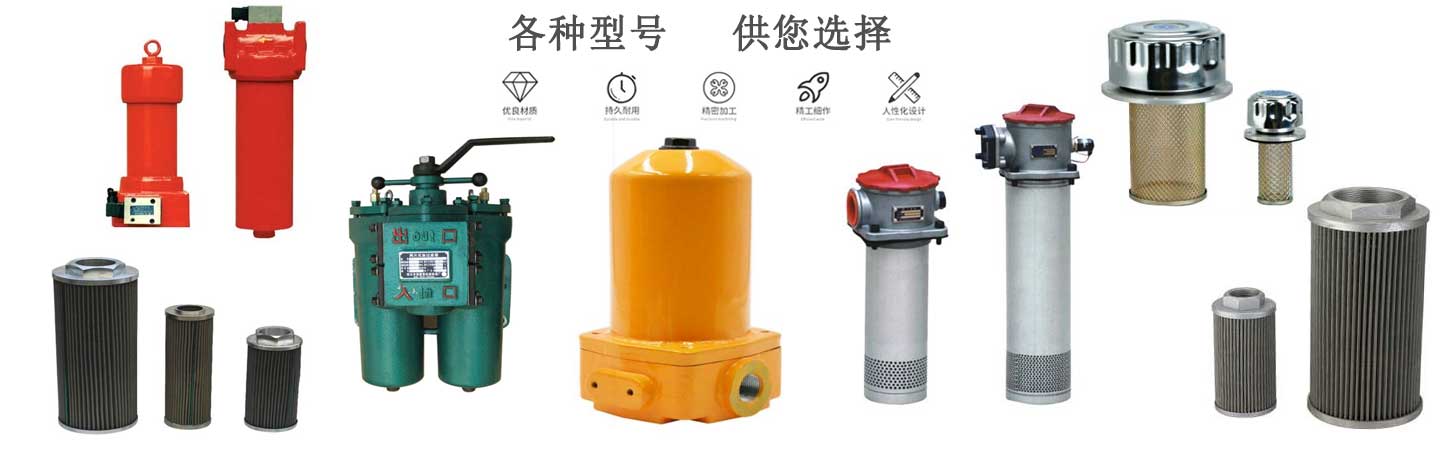

答：吸油过滤器，回油过滤器，压力管路过滤器，双筒回油过滤器，磁性过滤器，液压空气滤清器

问：液压油过滤器的作用是什么?

答：液压油过滤器主要用在液压系统中，用于滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。

问：液压油过滤器滤芯可以清洗吗？

答：1.如果液压油过滤材料是由金属网或铜网制成，可以在煤油中浸泡一段时间，然后通过风吹干净堵塞的污渍。

2.如果液压油过滤材料是玻璃纤维或滤纸，就不能清洗，清洗也不能起到作用，在这种情况下，需要更换新的液压油过滤器。

问：不同类别的液压油过滤器应用在哪些地方？

答：1.安装在液压泵的吸油管道上，这种安装方式要求过滤器有较大通油能力和较小的阻力，所以一般采用过滤精度较低的粗过滤器，其目的是保护液压泵。
2.过滤器安装在回油管道上，这种安装方式可经常地清除油液中的杂质。为防备过滤器堵塞时，油液仍然能顺利流回油箱，应并联一个安全阀。由于回油管压力低，可用强度较低的过滤器。
3.安装在液压泵的输油管道上，这种安装方式可保护除液压泵和溢流阀以外的其他元件。一般采用精过滤器。由于过滤器在高压下工作，滤芯和壳体应能承受系统的工作压力与冲击压力。为了防止过滤器堵塞时引起泵过载或使滤芯损坏，可在压力油路上设置一堵塞指示装置或并联一安全阀。
4.安装在重要元件之前，在重要元件的前面，根据需要可安装单独的精过滤器，以保证这些元件正常的工作。
