TF-50吸油过滤器
过滤介质：油液
过滤精度：10、20、30微米
| 型号： | NJU系列 | 过滤介质： | 液压油 |
| 材质： | 碳钢、不锈钢 | 工作压力： | 0.6Mpa |
| 工作温度： | -10℃~100℃ | 形式/结构： | 筒式 |
| 过滤精度： | 从1、3、6、12、25……μm 过滤比：X≧100 | 使用范围： | 液压系统 |

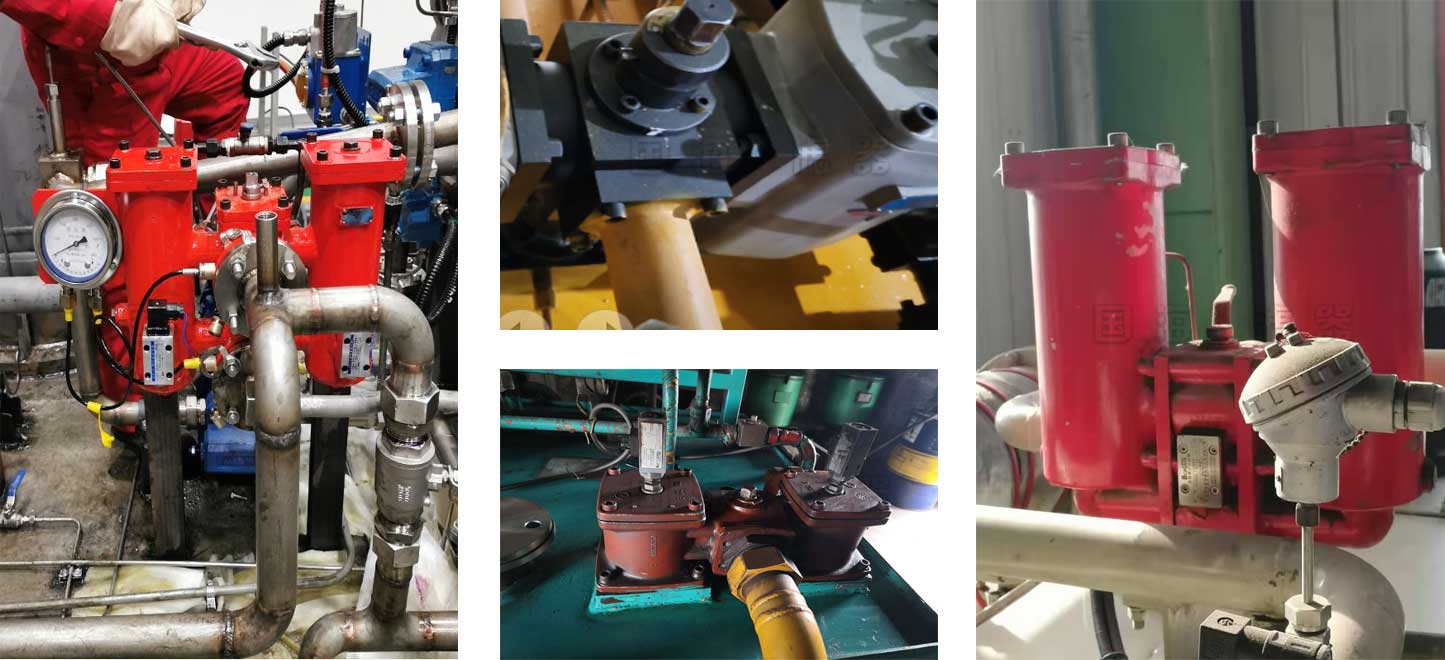

NJU系列箱外内积式吸油过滤器安装在油箱盖板上面或侧面，过滤器的滤头露于油箱外，吸油管从油箱上面或侧面插入油液，出油口与泵吸油口相连接，25～160L /min规格设有组合活动法兰，连接高度可以上下调节，从而实现油箱全封闭，进一步防止污染物进入油箱。同时清洗或更换滤芯也比较方便，只需打开过滤器上盖，取出液压油滤芯及随同积污盅进行清洗或更换，清洗或更换后再放入，装好盖便可投入使用。
1.安装连接方便：吸油过滤器可安装在油箱盖板上面或侧面，过滤器的滤头露于油箱外，吸油管从油箱上面或侧面插入油液，出油口与泵吸油口相连接，25～160L /min规格设有组合活动法兰，连接高度可以上下调节，从而实现油箱全封闭，进一步防止污染物进入油箱。
2.清洗或更换滤芯方便：当滤芯需清洗或更换时，即可方便地打开过滤器上盖，取出滤芯及随同积污盅进行清洗或更换，清洗或更换后再放入，装好盖便可投入使用。
3.具有旁通阀：当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出信号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯，设在滤芯上部的油路旁通阀会自动开启(开启压力：真空0.02MPa)，以避免油泵出现吸空等故障。
4.具有滤芯堵塞发讯器：本发讯器安装在过滤器的头盖上，当滤芯逐步堵塞时，可从发讯器的目测镜面上观察到过滤器的出口真空度及污染情况，同时还可接电发讯(发讯值：真空0.018MPa)。
5.具有积污盅：工作介质流经滤芯腔内将其中超过滤芯过滤精度的污染物阻挡在滤芯腔内，并集中在积污盅内。需清洗或更换滤芯时,积污盅随滤芯一同带出，滤除的污染物不会出现因更换滤芯时使污染物重新掉入油箱的现象。
| 型号 | 公称流量 | 过滤精度 | 通径 | 原始压力损失 | 发讯装置 | 连接方式 | 滤芯型号 |
| NJU-25x*L | 25 | 80100180 | 15 | ＜0.007 | 有 | 管式 | UX-25x* |
| NJU-40x*L | 40 | 20 | UX-40x* | ||||
| NJU-63x*L | 63 | 25 | UX-63x* | ||||
| NJU-100x*L | 100 | 32 | UX-100x* | ||||
| NJU-160x*L | 160 | 40 | UX-160x* | ||||
| NJU-250x*F | 250 | 50 | ＜0.01 | 法兰 | UX-250x* | ||
| NJU-400x*F | 400 | 60 | UX-400x* | ||||
| NJU-630x*F | 630 | 80 | UX-630x* | ||||
| NJU-800x*F | 800 | 90 | UX-800x* |
问：液压油过滤器的分类有哪些？

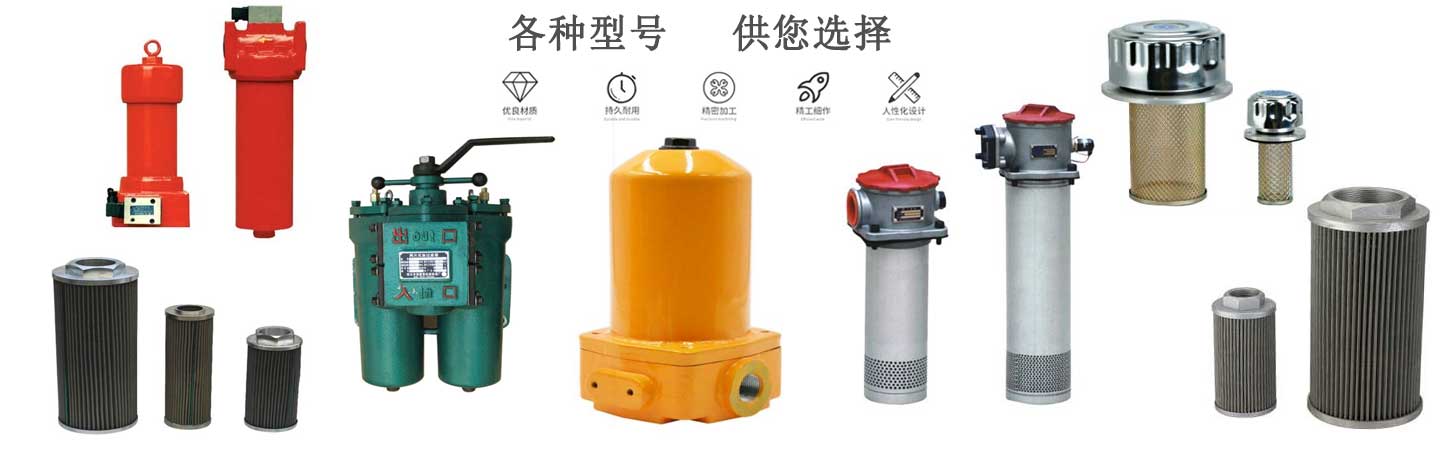

答：吸油过滤器，回油过滤器，压力管路过滤器，双筒回油过滤器，磁性过滤器，液压空气滤清器
问：液压油过滤器的作用是什么?
答：液压油过滤器主要用在液压系统中，用于滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
问：液压油过滤器滤芯可以清洗吗？
答：1.如果液压油过滤材料是由金属网或铜网制成，可以在煤油中浸泡一段时间，然后通过风吹干净堵塞的污渍。
2.如果液压油过滤材料是玻璃纤维或滤纸，就不能清洗，清洗也不能起到作用，在这种情况下，需要更换新的液压油过滤器。
问：不同类别的液压油过滤器应用在哪些地方？
答：1.安装在液压泵的吸油管道上，这种安装方式要求过滤器有较大通油能力和较小的阻力，所以一般采用过滤精度较低的粗过滤器，其目的是保护液压泵。
2.过滤器安装在回油管道上，这种安装方式可经常地清除油液中的杂质。为防备过滤器堵塞时，油液仍然能顺利流回油箱，应并联一个安全阀。由于回油管压力低，可用强度较低的过滤器。
3.安装在液压泵的输油管道上，这种安装方式可保护除液压泵和溢流阀以外的其他元件。一般采用精过滤器。由于过滤器在高压下工作，滤芯和壳体应能承受系统的工作压力与冲击压力。为了防止过滤器堵塞时引起泵过载或使滤芯损坏，可在压力油路上设置一堵塞指示装置或并联一安全阀。
4.安装在重要元件之前，在重要元件的前面，根据需要可安装单独的精过滤器，以保证这些元件正常的工作。
NJU系列箱外内积式吸油过滤器适用于冶金、石化、纺织、机械加工、矿山、工程机械等行业。
