PLF-H30高压管路过滤器
过滤介质：液压油
过滤精度：5微米
| 型号： | QU-A10 | 过滤介质： | 液压油 |
| 材质： | 碳钢、不锈钢 | 工作压力： | 1.6兆帕 |
| 工作温度： | -10℃~100摄氏度 | 形式/结构： | 筒式 |
| 过滤精度： | 从1、3、6、12、25……μm 过滤比：X≧100 | 使用范围： | 液压系统 |
QU-A10回油过滤器安装在液压系统的回油管路处，用过滤器来滤除油液中诸元件磨损的金属粉末，密封件磨损的橡胶质等，以便流回油箱中的油液保持清洁，以利于系统中油液循环使用。 该过滤器分化纤式。纸质式和线隙式三种，化纤式比纸质式过滤效果好，精度高，但堵塞后清洗比较困雄，而需要更换滤芯。所属系列：回油过滤器；此款油过滤器具有旁通阀：冷油启动时，因系统液温较低，流动性等因素造成的过滤器压差大主机不能工作，以及滤芯被污染物堵塞的情况下，滤盖下部并联的旁通阀会自动开启，以保护滤芯及系统的正常工作。
1、回油过滤器的材料应该具有一定的机械强度，一定的工作压力下不能由于外界压力作用而产生损坏。
2、在一定的工作环境下，保持性能稳定，要有足够的耐久性。
3、结构要简单，尺寸紧凑。
4、方便清洗维护，更换液压油滤芯。
型号 | 公称流量 | 过滤精度 | 通径 | 压力损失 | 发讯装置 | 连接方式 | 滤芯型号 | |
QU-A10X*P | 10L/min | 1/3/5/10/20/30 | 10 | 0.05 | 0.35 | 有 24V/48W 220V/50W | 管式 | TZX2-10X*# |
QU-A25X*P | 25L/min | 15 | TZX2-25X*# | |||||
QU-A40X*P | 40L/min | 20 | TZX2-40X*# | |||||
QU-A63X*P | 63L/min | 25 | 0.07 | TZX2-63X*# | ||||
QU-A100X*P | 100L/min | 32 | TZX2-100X*# | |||||
QU-A160X*P | 160L/min | 40 | 0.12 | TZX2-160X*# | ||||
QU-A250X*P | 250L/min | 50 | 法兰 | TZX2-250X*# | ||||
QU-A400X*P | 400L/min | 65 | 0.15 | TZX2-400X*# | ||||
QU-A630X*P | 630L/min | 80 | TZX2-630X*# | |||||
QU-A800X*P | 800L/min | 90 | 0.17 | TZX2-800X*# | ||||
QU-A1000X*P | 1000L/min | 100 | TZX2-1000X*# | |||||
问：液压油过滤器的分类有哪些？

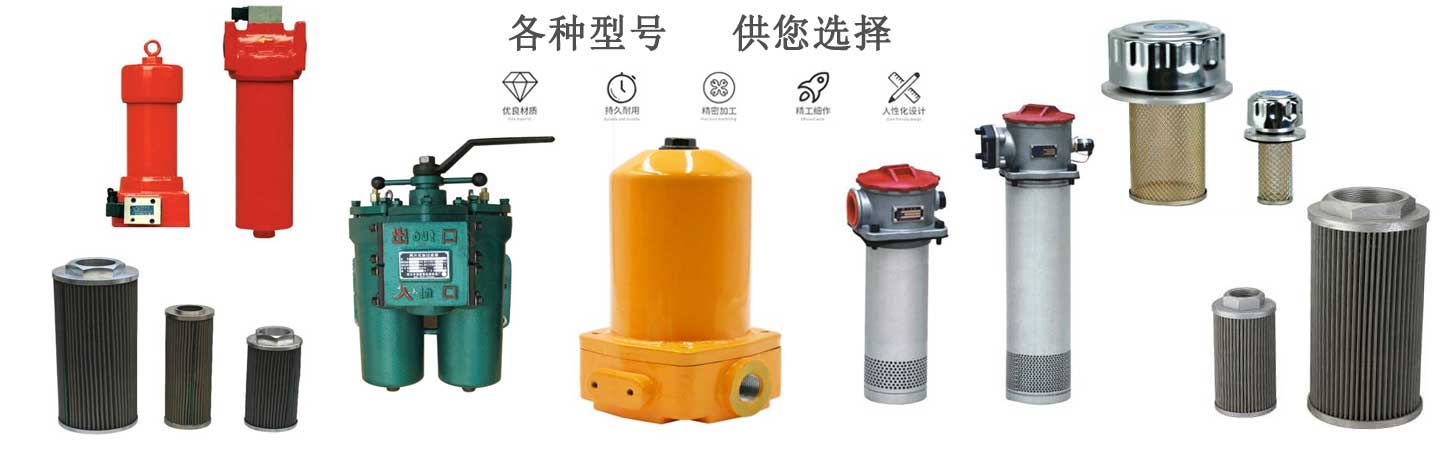

答：吸油过滤器，回油过滤器，压力管路过滤器，双筒回油过滤器，磁性过滤器，液压空气滤清器
问：液压油过滤器的作用是什么?
答：液压油过滤器主要用在液压系统中，用于滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
问：液压油过滤器滤芯可以清洗吗？
答：1.如果液压油过滤材料是由金属网或铜网制成，可以在煤油中浸泡一段时间，然后通过风吹干净堵塞的污渍。
2.如果液压油过滤材料是玻璃纤维或滤纸，就不能清洗，清洗也不能起到作用，在这种情况下，需要更换新的液压油过滤器。
问：不同类别的液压油过滤器应用在哪些地方？
答：1.安装在液压泵的吸油管道上，这种安装方式要求过滤器有较大通油能力和较小的阻力，所以一般采用过滤精度较低的粗过滤器，其目的是保护液压泵。
2.过滤器安装在回油管道上，这种安装方式可经常地清除油液中的杂质。为防备过滤器堵塞时，油液仍然能顺利流回油箱，应并联一个安全阀。由于回油管压力低，可用强度较低的过滤器。
3.安装在液压泵的输油管道上，这种安装方式可保护除液压泵和溢流阀以外的其他元件。一般采用精过滤器。由于过滤器在高压下工作，滤芯和壳体应能承受系统的工作压力与冲击压力。为了防止过滤器堵塞时引起泵过载或使滤芯损坏，可在压力油路上设置一堵塞指示装置或并联一安全阀。
4.安装在重要元件之前，在重要元件的前面，根据需要可安装单独的精过滤器，以保证这些元件正常的工作。
QU-A10回油过滤器适用于冶金、石化、纺织、机械加工、矿山、工程机械等行业。
