TF-50吸油过滤器
过滤介质：油液
过滤精度：10、20、30微米
| 型号： | ISV系列 | 过滤介质： | 液压油、水乙二醇 |
| 材质： | 碳钢、不锈钢 | 工作压力： | 0.6MPA |
| 工作温度： | -10℃~100摄氏度 | 形式/结构： | 筒式 |
| 过滤精度： | 1、3、6、12、25……μm | 使用范围： | 液压系统、润滑系统 |

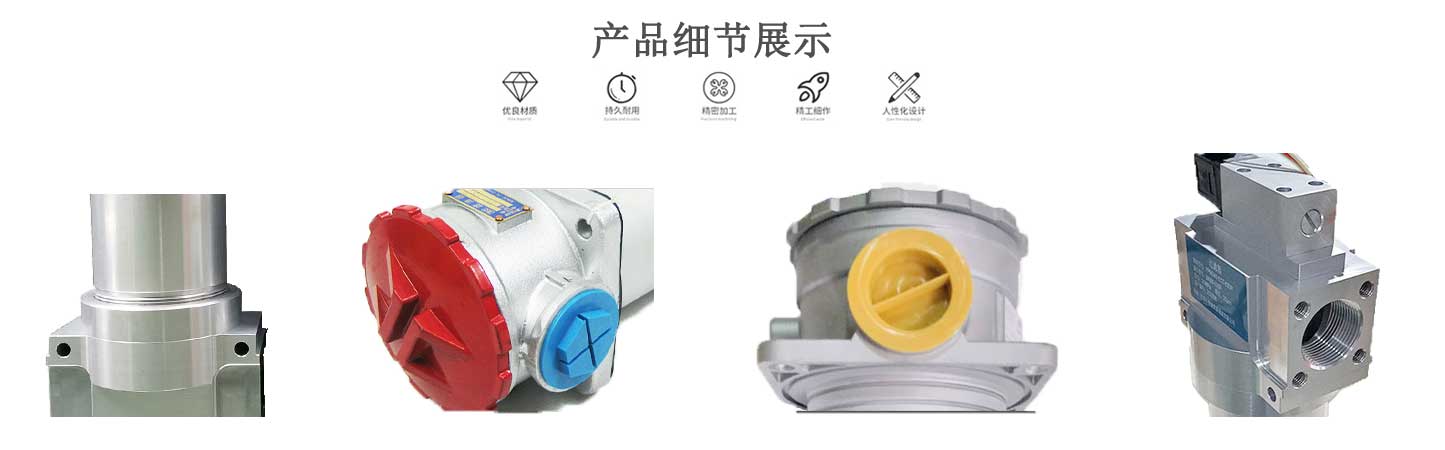

DN20-100系列ISV管路吸油过滤器是由铝合金外壳、滤芯、旁通阀及目测发讯器和电发讯器构成的轻质而坚固的带外壳吸油过滤器，竖直安装在油箱外的管路上，不影响管路的布置，油箱的尺寸不受过滤器的限制。 ISV管路吸油过滤器带目测发讯器：当滤芯被污染物逐渐堵塞时，目测发讯器观察窗内的红色信号环慢慢上升，当红色信号环上升到较高位置时（观察窗内完全红色），指示液压油滤芯已被污染物堵塞到需清洗或更换的了。
(1)吸油过滤器带目测发讯器：当滤芯被污染物逐渐堵塞时，目测发讯器观察窗内的红色信号环慢慢上升，当红色信号环上升到最高位置时(观察窗内完全红色)，指示滤芯已被污染物堵塞到需清洗或更换的程度了。清洗或更换滤芯后，按复位按钮，使红色信号环下滑；
(2)带电发讯器：当滤芯被污染物堵塞到出油口的真空度为-0.018MPa时，发讯器内的微动开关动作，发出开关信号，指示应清洗或更换滤芯，如此时又不能马上停机或无人来更换滤芯，设在过滤器盖内的旁通阀会自动开启(开启压力为：真空度-0.02MPa)；
(3)带旁通阀：当滤芯被污染堵塞到出油口压力(真空度-0.02MPa)时，旁通阀会自动开启，以避免油泵出现吸空等故障。
| 型号 | 公称流量 | 过滤精度 | 通径 | 原始压力损失 | 发讯装置 | 重量kg | 滤芯型号 |
| ISV20-40 | 40 | 80100180 | 20 | ≤0.01 | 12 | 5 | IX-40 |
| ISV25-63 | 63 | 25 | 24 | IX-63 | |||
| ISV32-100 | 100 | 32 | 36 | 6 | IX-100 | ||
| ISV40-160 | 160 | 40 | 220 | IX-160 |
问：液压油过滤器的分类有哪些？

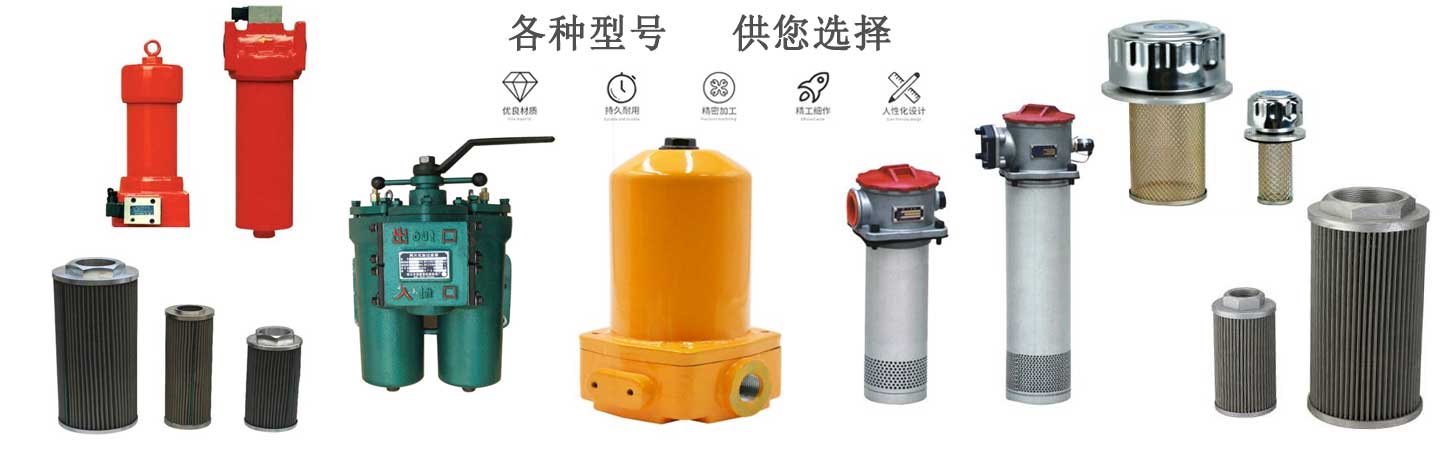

答：吸油过滤器，回油过滤器，压力管路过滤器，双筒回油过滤器，磁性过滤器，液压空气滤清器
问：液压油过滤器的作用是什么?
答：液压油过滤器主要用在液压系统中，用于滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
问：液压油过滤器滤芯可以清洗吗？
答：1.如果液压油过滤材料是由金属网或铜网制成，可以在煤油中浸泡一段时间，然后通过风吹干净堵塞的污渍。
2.如果液压油过滤材料是玻璃纤维或滤纸，就不能清洗，清洗也不能起到作用，在这种情况下，需要更换新的液压油过滤器。
问：不同类别的液压油过滤器应用在哪些地方？
答：1.安装在液压泵的吸油管道上，这种安装方式要求过滤器有较大通油能力和较小的阻力，所以一般采用过滤精度较低的粗过滤器，其目的是保护液压泵。
2.过滤器安装在回油管道上，这种安装方式可经常地清除油液中的杂质。为防备过滤器堵塞时，油液仍然能顺利流回油箱，应并联一个安全阀。由于回油管压力低，可用强度较低的过滤器。
3.安装在液压泵的输油管道上，这种安装方式可保护除液压泵和溢流阀以外的其他元件。一般采用精过滤器。由于过滤器在高压下工作，滤芯和壳体应能承受系统的工作压力与冲击压力。为了防止过滤器堵塞时引起泵过载或使滤芯损坏，可在压力油路上设置一堵塞指示装置或并联一安全阀。
4.安装在重要元件之前，在重要元件的前面，根据需要可安装单独的精过滤器，以保证这些元件正常的工作。
DN20-100系列ISV管路吸油过滤器适用于冶金、石化、纺织、机械加工、矿山、工程机械等行业。
