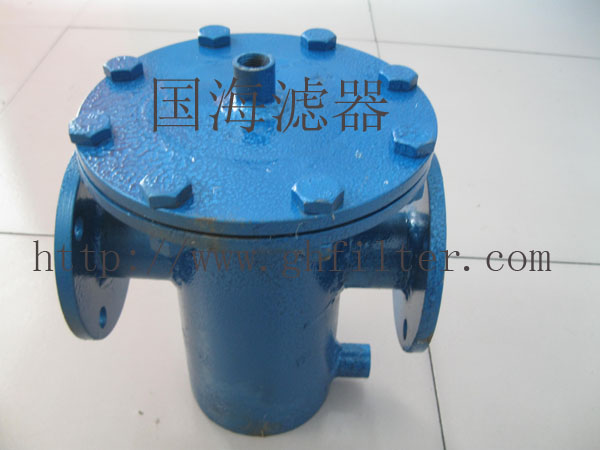

DN50篮式过滤器

DN50篮式过滤器

技术参数：

壳体材质：铸钢，碳钢，不锈钢

密封件材质：耐油石棉，柔性石墨，聚四氟乙烯

工作温度：-80--450℃

有效过滤面积：0.0315㎡

连接方式：法兰，对焊

 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

篮式过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

　管道过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：

　　化工、石油化工生产中弱腐蚀性物料， 如： 水、油品、氨、烃类等。

　　化工生产中的腐蚀性物料， 如： 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

　　制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

　　食品、制药生产中有卫生要求的物料，如： 啤酒、饮料、乳制品、糖浆等。

选型原则

　　管道用篮式过滤器 制造标准 JB/7538

　　1、进出口通径

　　原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

　　2、公称压力

　　按照过滤管路可能出现的较高压力确定过滤器的压力等级。

　　3、孔目数的选择

　　主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

　　4、过滤器材质：

　　过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

　　5、过滤器阻力损失计算

　　水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

维护及保养

　　1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护；

　　2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；

　　3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

　　4、如发现不锈钢钢丝网变形或损坏，需马上更换。

试压及检测：

　　过滤器水压试验的压力为其设计压力的1.5倍，保压时间为30分钟，保证无渗透及变形现象。
